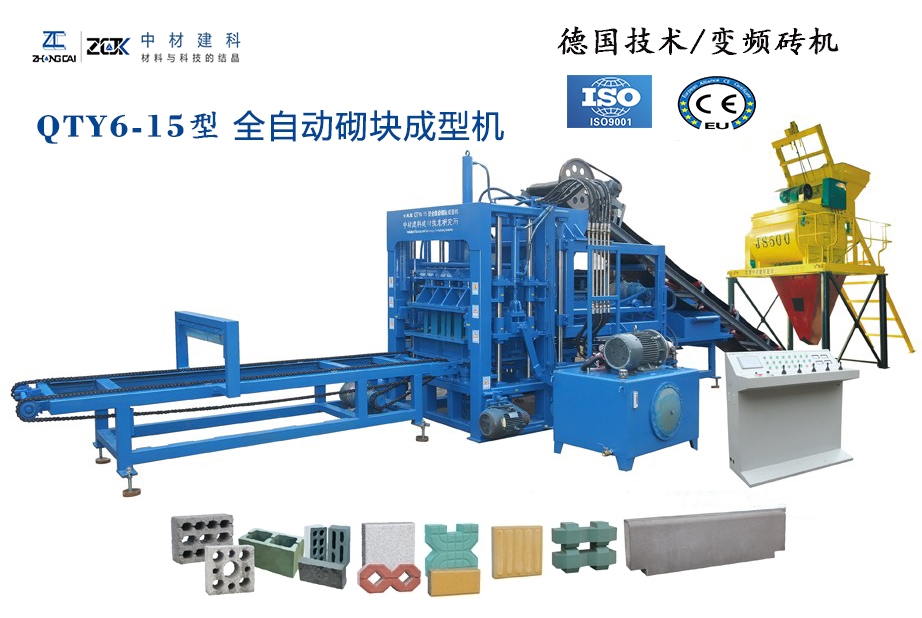

QTY6-15型液压全自动砖机

设备优点:

★ 采用进口PLC程序控制

★ 人机界面

★ 触摸式操作

★ 液压系统驱动

★ 变频振动

★ 无触点接近开关监控

★ 远程调控

★ 一机多用

更换模具可生产多孔砖、空心砌块、标砖、路面砖、路缘石、植草砖、护坡砖,带二次布料装置可生产彩色路面砖;集机、

光、电、液、高频振动于一体的高端产品。

QTY6-15液压全自动制砖机设备特点:

料车调节机构调节前松开长槽上的两个螺母,转动升降螺杆,将料车工作台板调节到规定高度后将螺母锁紧即可。方便快

捷,定位准确、可靠。


全自动控制柜


PLC与触摸屏选用德国西门子产品,人性化操作界面,先进的故障自动诊断系统

布料机

合金钢部件,坚固耐用,360度旋转布料,下料快,布料更均匀。

摆臂式送板机

运用曲柄连杆机构,将曲柄的圆周运动转换为行走架的直线往复运动,保证托板启停时平稳,无冲击。出砖平稳



原材料:我们的技术可广泛应用于电厂钢厂湿排灰、干排灰、混排灰、炉渣、自燃煤矸石、石粉、石硝(小石子)、沙子、陶粒、尾矿砂、火山灰(渣)、钢渣、电石渣、水淬渣、风淬渣、重矿渣、冶炼渣、水渣、旱渣、硫酸渣、磷肥渣、碱渣、铝厂红泥、电石泥、电解铜渣、工业废渣、废陶瓷渣、废砖粉、页岩、建筑垃圾等各种原料生产免烧砖,空心砖,多孔水泥砖,彩色地砖,路沿石等。

QTY6-15型液压全自动砖机QTY6-15型液压全自动砖机QTY6-15型液压全自动砖机

生产工艺流程:

QTY6-15型液压全自动砖机

制造砖产品(部分):


QTY6-15型液压全自动砖机

QTY6-15型液压全自动砖机


QTY6—15型液压全自动成型机简易生产线技术参数

成型周期

S

15-18

产品高度

mm

50—250

料斗容量

L

600

成型面积

mm

940×830

激振力

KN

50-70

装机容量

Kw

42

整机重量

Kg

7500

外型尺寸

mm

3200×1540×2200

拖板尺寸

mm

980×680





常用生产砖型

砖型尺寸

成型块数

空心砌块

QTY6-15型液压全自动砖机

390×190×190

6

多孔砖

QTY6-15型液压全自动砖机

240×115×90

18

标砖

QTY6-15型液压全自动砖机

240×115×53

36-39

路面砖

QTY6-15型液压全自动砖机

200×100×60

21- 24


QTY6—15型液压全自动成型机简易生产线投资明细表:

生产线组成

数 量(台)

QTY6—15型液压全自动成型机

1

皮带输送机(含支架)

1

电脑控制台

1

送板机

1

布料机

1

出砖平台

1

JS500专用搅拌机(含料斗)

1

随机模具

1

随机配件和工具

1


QTY6-15型液压全自动砖机

制砖机简易生产线

QTY6-15型液压全自动砖机

制砖码垛流水线


QTY6-15型液压全自动砖机

制砖带架式养护窑生产线


QTY6-15型液压全自动砖机


                                                                                                                                               成品空心砌块


                                                                                             更换模具能做多种类型的砖

QTY6-15型液压全自动砖机


                                                                                                                                               成品空心砌块


                                                                                             更换模具能做多种类型的砖
