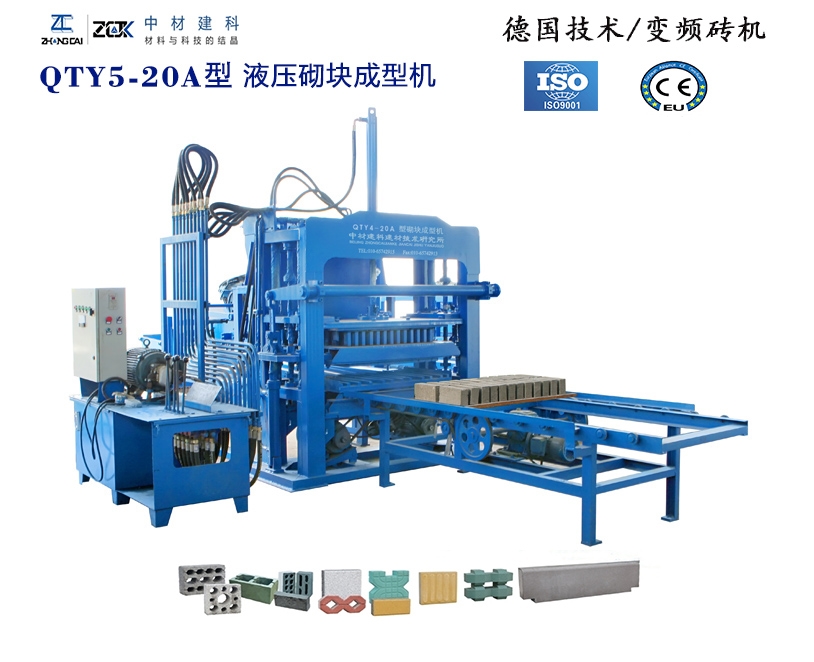

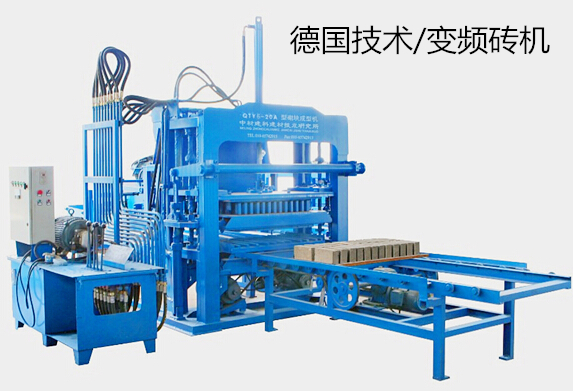

QTY5-20A型液压砌块砖机


QTY5-20A型液压砌块砖机

QTY5-20A设备优势:

运用摆臂将两脱模缸连为一体,达到稳定的同步效果。压头、模箱的上下位置均设置丝杆限位装置,定位精确,制品高度一

致性好。

▲功能: 更换模具可同时生产标砖、多孔砖、空心砖、路面砖等。

▲流程: 操纵杆控制,自动给板,自动导出,液压成型,节省人力。

▲结构: ①四柱导向,加长型导向套,坚固耐用。

              ②强制式模具同步结构,产品棱角分明强度高,脱模平稳,成品率高。

原材料:我们的技术可广泛应用于电厂钢厂湿排灰、干排灰、混排灰、炉渣、自燃煤矸石、石粉、石硝(小石子)、沙子、陶粒、尾矿砂、火山灰(渣)、钢渣、电石渣、水淬渣、风淬渣、重矿渣、冶炼渣、水渣、旱渣、硫酸渣、磷肥渣、碱渣、铝厂红泥、电石泥、电解铜渣、工业废渣、废陶瓷渣、废砖粉、页岩、建筑垃圾等各种原料生产免烧砖,空心砖,多孔水泥砖,彩色地砖,路沿石等。

QTY5-20A型液压砌块砖机QTY5-20A型液压砌块砖机QTY5-20A型液压砌块砖机

生产工艺流程:

QTY5-20A型液压砌块砖机

制造砖产品(部分):


QTY5-20A型液压砌块砖机

QTY5-20A型液压砌块砖机



生产线参数表:

   成型周期     S       18-25

   激振频率    次/分      5000

   激振力量     KN       68

   主机功率     kw       24.95

   主机重量     kg       4500

   主机尺寸     mm      3000×2400×2900

   托板尺寸     mm      1120×550×25

常见生产砖型

砖型尺寸

成型块数

空心砌块

QTY5-20A型液压砌块砖机

390×190×190

5

多孔砖

QTY5-20A型液压砌块砖机

240×115×90

16

标砖

QTY5-20A型液压砌块砖机

240×115×53

32

路面砖

QTY5-20A型液压砌块砖机

200×100×60

18



投资明细表:

生产线组成

数量(台)

QTY5-20A成型机

1

皮带输送机(含支架)

1

送板机

1

布料机

1

液压站

1

出砖机

1

模具(随机附带)

1

随机配件和工具

1

JS500型搅拌机

1


QTY5-20A型液压砌块砖机

制砖机简易生产线

QTY5-20A型液压砌块砖机

制砖码垛流水线

QTY5-20A型液压砌块砖机

制砖带架式养护窑生产线


路面砖生产

QTY5-20A型液压砌块砖机

QTY5-20A型液压砌块砖机


路面砖生产

QTY5-20A型液压砌块砖机

QTY5-20A型液压砌块砖机
