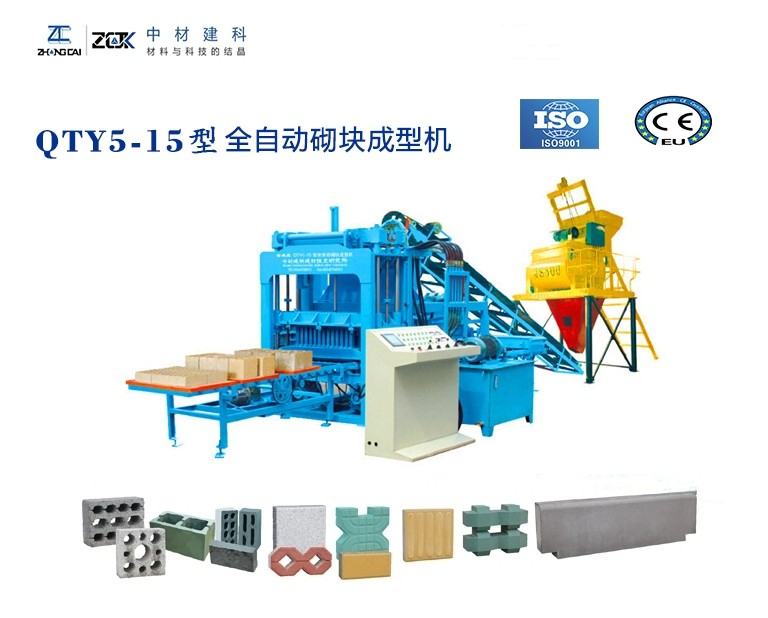

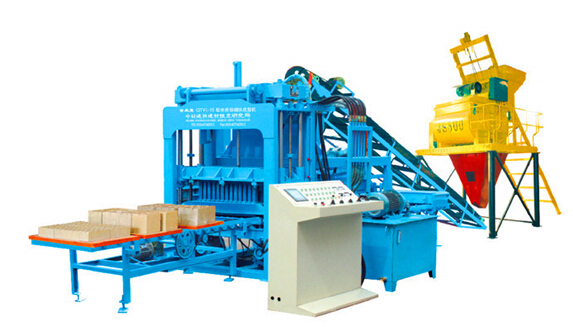

QTY5-15液压全自动砌块砖机

设备优点:

★ 电气系统采用西门子显示屏及可编程控制器PLC,可全自动、半自动、手动运行。全自动循环运行,配备数据输

入输出装置,控制系统包括安全逻辑控制及故障诊断系统,远程监控系统。

★ 进口的液压主件及密封件,液压元件采用高动态性能比例阀,可根据不同的工作要求调节油量和压力,以精确控制关键部

件的动作。

★ 选用耐高温电机,电机能在130摄氏度下长期安全地使用,极限温度高达180摄氏度。

★ 机体采用高精度、高强度铸件及矩形焊接技术和材料制造,刚性好、耐振、寿命长。

★ 该机采用台面振动加压成型,采用往复导向喂料装置,成型周期短、生产效率高。

★摆臂式送板机,运用曲柄连杆机构,将曲柄的圆周运动转换成行走架的直线往复运动,保证托板启停时平稳,无冲击。出

砖平稳。

★主机的4根导柱为活动的,脱模同步性、设备稳定性更好。下滑块与导柱采用锥形胀紧套连接,拆装方便。压头、模箱的上

下位置均设置丝杆限位装置,定位精确,制品高度一致性好。

★ 采用、电、液一体化结合的技术,程序互锁,安全可靠,使设备运转的每一个循环过程一致。因而成型产品稳定性高,废

品率低。

★ 一机多用,通过更换模具可生产不同规格多孔砖、标砖、空心砌块,路缘石、路面砖及植草砖、护坡砖等制品。

★密实度高,制标砖免托板


QTY5-15液压全自动砌块砖机优势:

料车调节机构调节前松开长槽上的两个螺母,转动升降螺杆,将料车工作台板调节到规定高度后将螺母锁紧即可。方便快捷,定位准确、可靠。

PLC与触摸屏选用德国西门子产品,人性化操作界面,故障自动诊断系统。

摆臂式送板机

运用曲柄连杆机构,将曲柄的圆周运动转换为行走架的直线往复运动,保证托板启停时平稳,无冲击。出砖平稳。



原材料:我们的技术可广泛应用于电厂钢厂湿排灰、干排灰、混排灰、炉渣、自燃煤矸石、石粉、石硝(小石子)、沙子、陶粒、尾矿砂、火山灰(渣)、钢渣、电石渣、水淬渣、风淬渣、重矿渣、冶炼渣、水渣、旱渣、硫酸渣、磷肥渣、碱渣、铝厂红泥、电石泥、电解铜渣、工业废渣、废陶瓷渣、废砖粉、页岩、建筑垃圾等各种原料生产免烧砖,空心砖,多孔水泥砖,彩色地砖,路沿石等。

QTY5-15液压全自动砌块砖机QTY5-15液压全自动砌块砖机QTY5-15液压全自动砌块砖机

生产工艺流程:

QTY5-15液压全自动砌块砖机

制造砖产品(部分):


QTY5-15液压全自动砌块砖机

QTY5-15液压全自动砌块砖机


成型周期

S

12-15

装机容量

Kw

42

整机重量

Kg

6500

激振频率

次/分

5000

激振力量

KN

68

主机尺寸

mm

3000*2200*2900

拖板尺寸

mm

1100×580×20



常用生产砖型

砖型尺寸

成型块数

空心砌块

QTY5-15液压全自动砌块砖机

390×190×190

5

多孔砖

QTY5-15液压全自动砌块砖机

240×115×90

16

标砖

QTY5-15液压全自动砌块砖机

240×115×53

30-32

路面砖

QTY5-15液压全自动砌块砖机

200×100×60

20


投资明细表:

生产线组成
数量(台)
QTY5-15型成型机
1
JS500专用搅拌机(含料斗)
1
皮带输送机(含支架)
1
电脑控制台
1
液压站
1
送板机
1
布料机
1
出砖机
1
模具(随主机带)
1
随机配件和工具
1



QTY5-15液压全自动砌块砖机

制砖简易生产线

QTY5-15液压全自动砌块砖机

制砖码垛流水线

QTY5-15液压全自动砌块砖机

制砖带架式养护窑生产线


安装好的整条生产线




QTY5-15液压全自动砌块砖机


安装好的整条生产线




QTY5-15液压全自动砌块砖机
