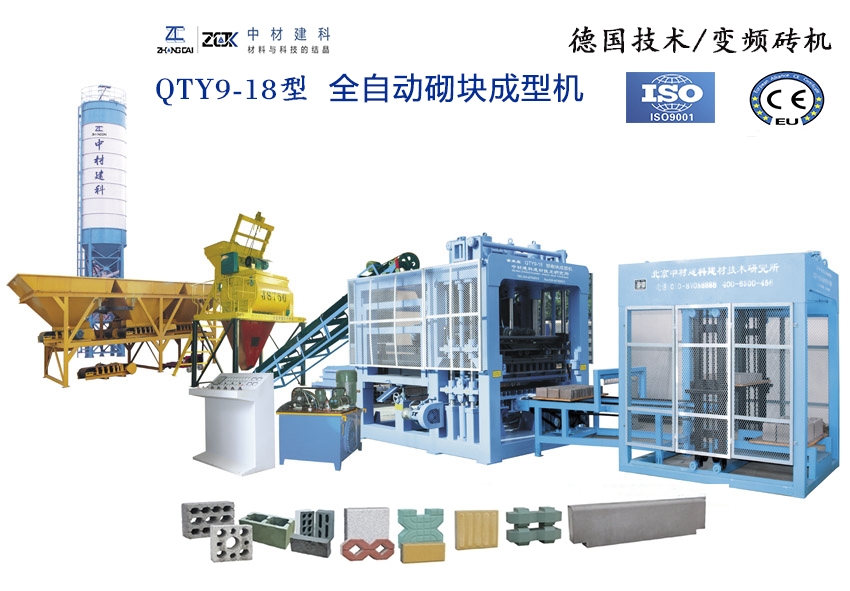

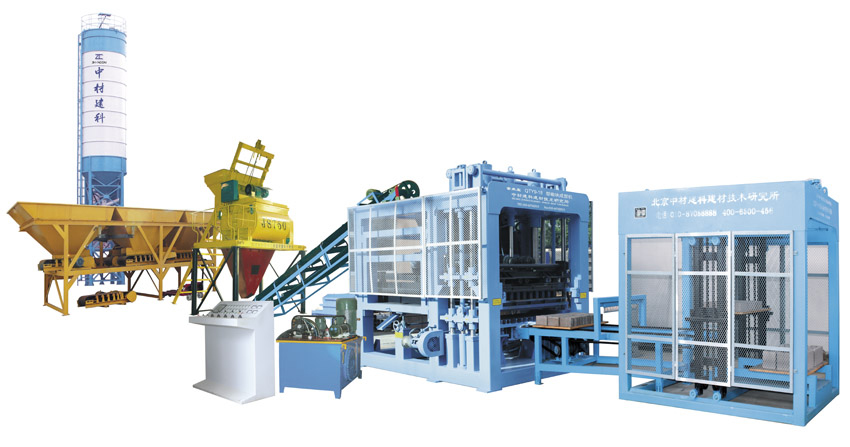

QTY9-18型液压全自动砖机

设备优点:

·采用台振与模振全方位振动形式,使砖的密实度更强,为了能让振动力均匀传播,下振动采用双向振动,两个油压马达使

个振动箱互相联系。

·料车机构采用螺旋网状结构,以达到料车布料均匀,缩短运行时间,从而缩短成型周期。

·功能齐全,适合生产各型混凝土砌块、标砖、多孔砖、路面砖,产品质量好,抗压力高,尺寸精确等优点,另

二次布料装置能生产多种彩面砖、彩面植草砖及路沿砖等。

·主机架宽便于布料,成型块数多,为使压力均匀,采用三油缸加压,压力可达100T。中间采用小油缸,可提高左右油缸的

行速度,提高生产力。

·适用于砂、石屑、矿渣、煤矸石、煤灰、粉煤灰、炉底渣及废弃建筑垃圾等。

·该机实现机、电、液一体化,PLC电脑自动控制,全程监控每一环节,实现故障自锁,故障检测与产量统计。

三缸压头

压头上装有三个油缸,中间缸保证下降和提升速度,两边的油缸保证压头的压力。

电器控制部分

PLC与触摸屏选用德国西门子产品,成型机与叠砖机共用一台电控柜集中控制,使操作简单,故障容易诊断。

主机侧面机台上下滑块用厚板制作,立柱套与滑块用螺丝连接,更换铜套方便。


布料机

合金钢部件,坚固耐用,360度旋转布料,下料快,布料更均匀。

脱模同步机构

脱模同步机构用齿轮与齿条传动,机械强制两个脱模缸同步,使模提升下降更稳


机架材料

机架采用厚壁矩形焊接,结构坚固耐用。


叠砖机

叠砖机提升电机选用带锥形转子制动电机,提升链条选用16A链条,链条的承载高达6T。机架采用厚壁矩形焊焊接,使机台更加稳定。



原材料:我们的技术可广泛应用于电厂钢厂湿排灰、干排灰、混排灰、炉渣、自燃煤矸石、石粉、石硝(小石子)、沙子、陶粒、尾矿砂、火山灰(渣)、钢渣、电石渣、水淬渣、风淬渣、重矿渣、冶炼渣、水渣、旱渣、硫酸渣、磷肥渣、碱渣、铝厂红泥、电石泥、电解铜渣、工业废渣、废陶瓷渣、废砖粉、页岩、建筑垃圾等各种原料生产免烧砖,空心砖,多孔水泥砖,彩色地砖,路沿石等。

QTY9-18型液压全自动砖机QTY9-18型液压全自动砖机QTY9-18型液压全自动砖机

生产工艺流程:

QTY9-18型液压全自动砖机

制造砖产品(部分):

QTY9-18型液压全自动砖机

QTY9-18型液压全自动砖机


生产线技术参数:

成型周期
S
15-20s
成型面积
mm
1280x600mm
激振力
KN
80KN
厂房面积
m2
500m2
主机功率
kw
47.9kw
主机重量
T
13.5T
装机容量
KVA
100KVA
外形尺寸
mm
6740x2600x2950mm
托板尺寸
mm
1350x720x25mm

常用生产砖型

砖型尺寸

成型块数

空心砌块

QTY9-18型液压全自动砖机

390×190×190

9

多孔砖

QTY9-18型液压全自动砖机

240×115×90

25

标砖

QTY9-18型液压全自动砖机

240×115×53

50

路面砖

QTY9-18型液压全自动砖机

200×100×60

33


生产线投资明细表:


生产线组成

数 量

QTY9-18型液压砌块成型机

1

电脑控制台

1

送板机

1

液压站

1

布料机

1

出砖机

1

升降板机

1

三级配料系统(电子计量)

1

皮带输送机Ⅱ型(含支架)

1

JS750双卧式轴搅拌机(含料斗)

1

随机模具

1

随机配件和工具

1



QTY9-18型液压全自动砖机

制砖机简易生产线

QTY9-18型液压全自动砖机

制砖码垛流水线

QTY9-18型液压全自动砖机

制砖带架式养护窑生产线


沙特客户

QTY9-18型液压全自动砖机

                                                                                                                                           与非洲政府合作

QTY9-18型液压全自动砖机

                                                                                                                                        俄罗斯客户

QTY9-18型液压全自动砖机

                                                                                                                                                       非洲客户

QTY9-18型液压全自动砖机

                                                                                                                                中材建科砖机设备远销国外多个国家


沙特客户

QTY9-18型液压全自动砖机

                                                                                                                                           与非洲政府合作

QTY9-18型液压全自动砖机

                                                                                                                                        俄罗斯客户

QTY9-18型液压全自动砖机

                                                                                                                                                       非洲客户

QTY9-18型液压全自动砖机

                                                                                                                                中材建科砖机设备远销国外多个国家
